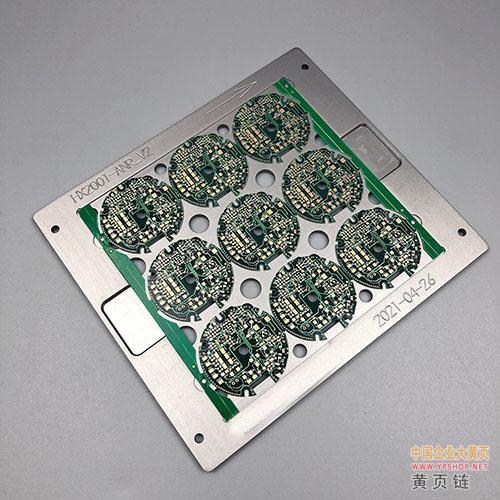

产品名称:SMT铝合金半导体封装治具SMT光伏封装治具
隶属行业:专用设备企业大黄页
隶属地区:广东企业
突破摩尔定律极限的封装基石
随着5nm制程芯片量产需求爆发,传统钢制治具的热膨胀系数(CTE 23.6×10??/℃)已成为制约良率提升的关键瓶颈。东莞路登科技生产的6061-T6航空铝合金治具,通过超精密CNC加工与阳极氧化工艺,实现CTE 23.2×10??/℃与芯片基板的匹配,将封装偏移率降低至0.008‰以下。
SMT铝合金半导体封装治具SMT光伏封装治具
突破摩尔定律极限的封装基石
随着5nm制程芯片量产需求爆发,传统钢制治具的热膨胀系数(CTE 23.6×10??/℃)已成为制约良率提升的关键瓶颈。东莞路登科技生产的6061-T6航空铝合金治具,通过超精密CNC加工与阳极氧化工艺,实现CTE 23.2×10??/℃与芯片基板的匹配,将封装偏移率降低至0.008‰以下。
为先进封装而生的三大革新
1. 动态应力消除架构
独家蜂窝状减重结构设计,在保持280HV硬度的同时降低惯性震动,使贴装头在1500mm/s高速运动下的振动幅度<3μm,满足Chiplet异构集成对多芯片同步定位的苛刻要求。
2. 智能热管理矩阵
集成微型热管散热通道,配合Peltier半导体制冷片,可在30秒内将局部温升控制在±1.5℃范围内,彻底解决高密度焊点区域的桥接缺陷。
3. 可进化型接口系统
模块化快拆设计支持12种标准封装形式的自由组合,通过更换磁性适配板即可兼容QFN/BGA/LGA等封装工艺,设备复用率提升400%。
头部客户的效率革命
中芯国际14nm产线实测数据显示:采用本治具后,每小时封装晶圆数从85片提升至127片,年均节约治具更换成本超650万元。更在3D Nand堆叠封装中实现99.92%的行业顶尖良率。
